PLUS SSR - Solid State Relay
POWER LINE USAGE SYSTEMS


1-3 Fazlı SSR - Solid State Relay

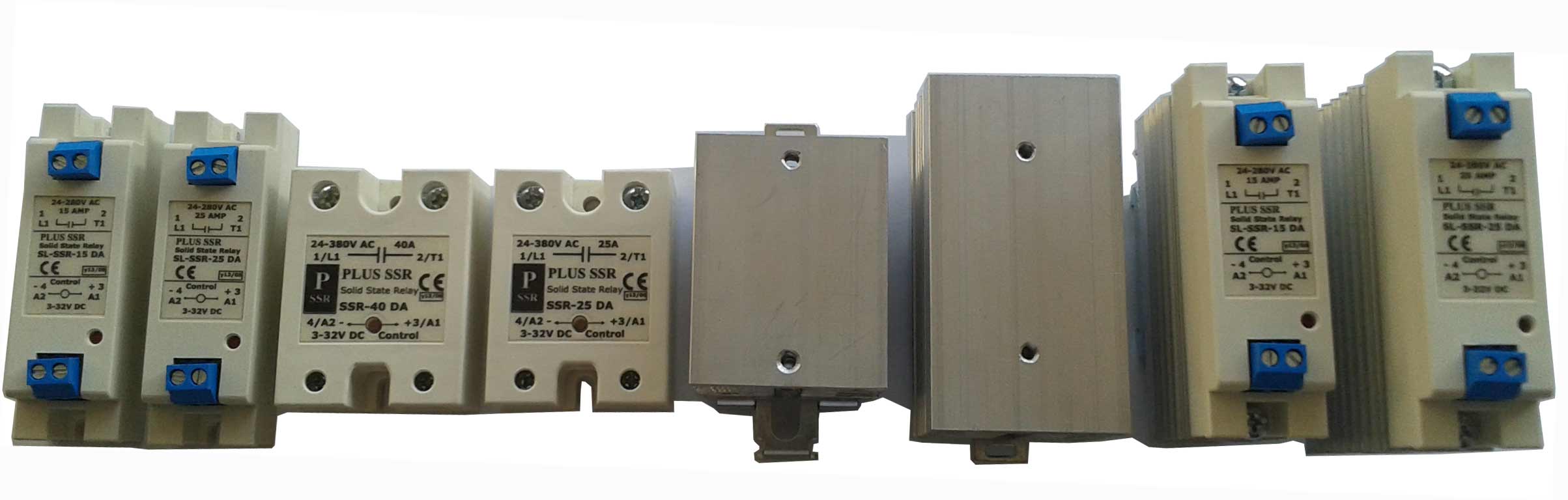

1 Fazlı SSR Modelleri  (Giriş-Çıkış-Kontrol Özelliklerine Göre)
SSR-XXDA
SSR-10DA SSR-25DA SSR-40DA SSR-50DA SSR-60DA
SSR-70DA SSR-75DA SSR-80DA

SSR-XXDA-H
SSR-10DA-H SSR-25DA-H SSR-40DA-H SSR-50DA-H SSR-60DA-H
SSR-70DA-H SSR-75DA-H SSR-80DA-H

SSR-XXAA
SSR-10AA SSR-25AA SSR-40AA SSR-50AA SSR-60AA

SSR-XXAA-H
SSR-10AA-H SSR-25AA-H SSR-40AA-H SSR-50AA-H SSR-60AA-H

SSR-XXVA
SSR-10VA SSR-25VA SSR-40VA SSR-50VA SSR-60VA

SSR-XXLA
SSR-10LA SSR-25LA SSR-40LA SSR-50LA SSR-60LA

SSR-XXLA-H
SSR-10LA-H SSR-25LA-H SSR-40LA-H SSR-50LA-H SSR-60LA-H
SSR-70LA-H SSR-75LA-H SSR-80LA-H

SSR-XXDV
SSR-10DV SSR-25DV SSR-40DV SSR-50DV SSR-60DV
SSR-70DV SSR-75DV SSR-80DV


3 Fazlı SSR  Modelleri
TSR-XXDA
TSR-25DA TSR-40DA TSR-50DA TSR-75DA

TSR-XXDA-H
TSR-25DA-H TSR-40DA-H TSR-50DA-H TSR-75DA-H




SSR Modelleri Yapısı

SSR-XXab-c   (SSR-25DA-H)  (TSR-25DA)

SSR:Cihaz Yük Yapısı, 1 Fazlı Solid State Relay  -  TSR: 3 Fazlı Solid State Relay

XX:Yük akımı Amper (10-25-40-50-60-75-80 Amper)

a:Giriş (Kontrol) Gerilimi, D (3-32V DC),  A (90-280V AC), L (4-20mA), V(Pot 0-500KOhm)

b:Yük Gerilimi, A (AC), D (DC), V(AC çıkış Özel Fonksiyonlu SSR)

c:Yük Gerilimi Değeri, Yok ise (24-380V AC) , H (48-480V AC)








SSR SATIŞ KAMPANYASI


1 Fazlı SSR 25A-40A-50A


Kapaklı Tip, Bağlantı uçları dokunmaya karşı korumalı
Çıkış Gerilimi  24 – 380V AC
CE İşaretli
Rezistive (Omik) ve Kapasitif Yükler için SIFIR GEÇİŞ Tetiklemeli
Giriş-Çıkış arası izolasyon gerilimi 4000V
Giriş sinyali Led Göstergeli
RC Filtre ile Koruma
V0 yanmaz diş kılıf ve dolgu malzemesi,
Boyutlar: G 45xY 59xD 28 mm
(* Verilen çıkış akımları için uygun soğutucu kullanılmalıdır )

Geliştirme Kartları ile Uyumlu;  Arduino - Raspberry Pi - vb..


Model

Çıkış Akımı

(Amper) *

Çıkış

Gerilimi

Kontrol

Gerilimi

Fiyat (TL)

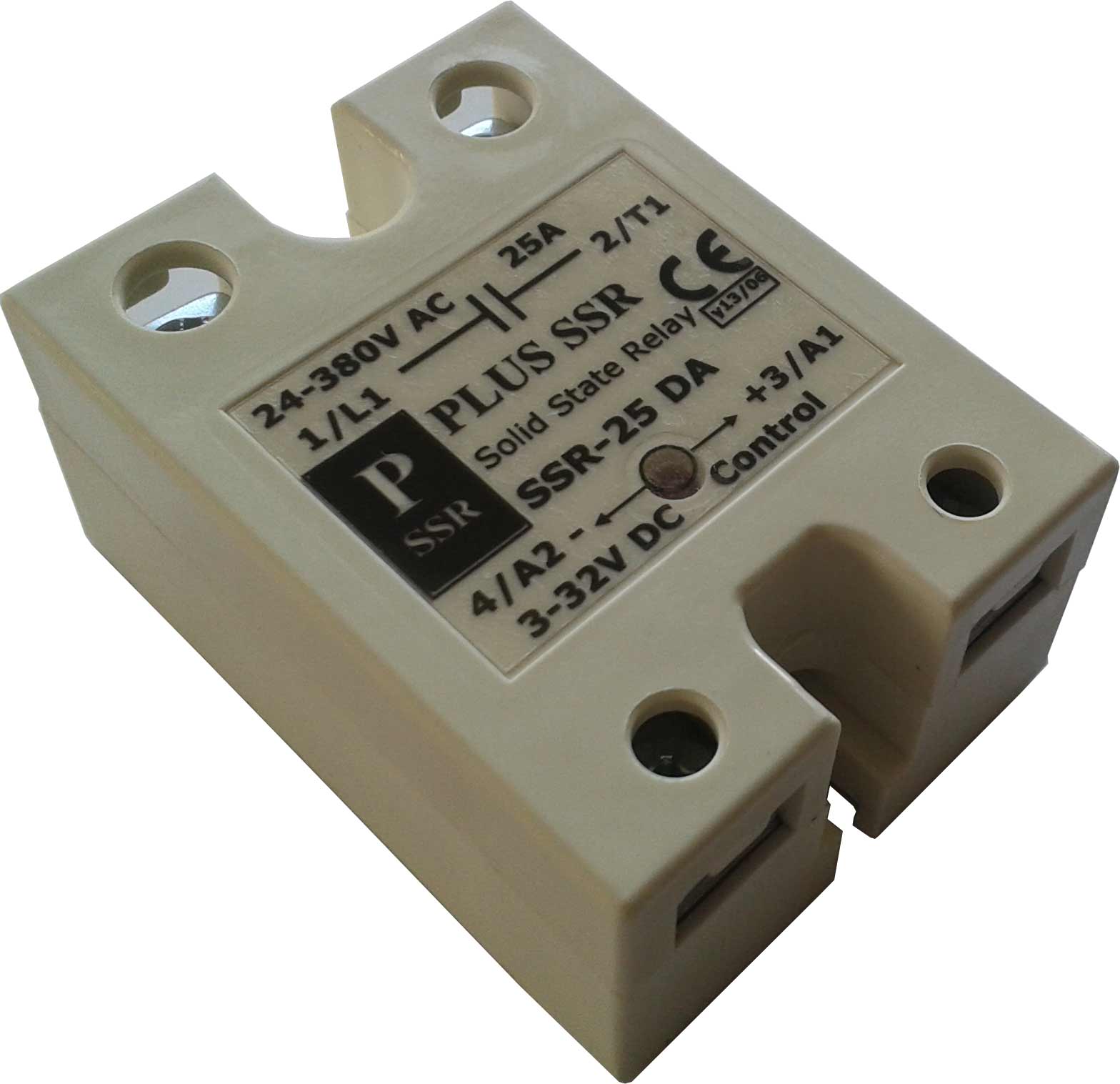

SSR-25DA

25

24-380V AC

3-32V DC

25,00 TL +KDV

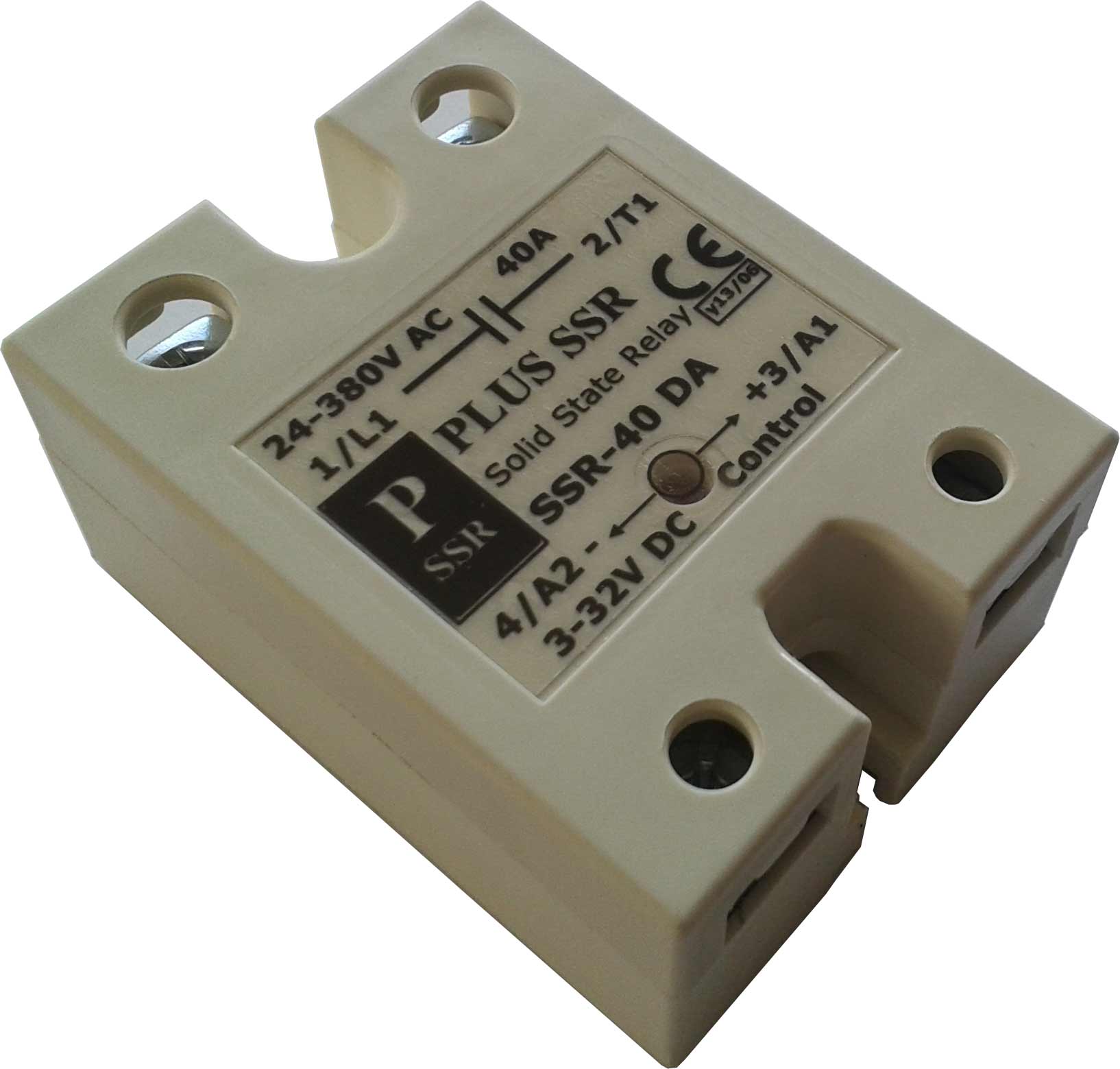

SSR-40DA

40

24-380V AC

3-32V DC

30,00 TL +KDV

SSR-50DA

50

24-380V AC

3-32V DC

40,00 TL +KDV



En az sipariş miktarı 100 Adet (Toplamda)






1 Fazlı SSR için hazır Alüminyum soğutucu





SOĞUTUCU ÖZELLİKLERİ

Alüminyum malzeme, Soğutucular DIN Ray montajlı Kullanıma hazır,

SSR montajı için hazır delikli ve M4 vida dişli

Verilen Akım değerleri çekilen en fazla yük akım değerleri ve 25 Derece ortam sıcaklığı içindir.

Boyutlar:(Ray montaj aparatı dahil en büyük ölçü)
                     HRM        G 46xY 89xD 59 mm
                     HRM90    G 46xY 92xD 59 mm



Model

Fiyat (TL)

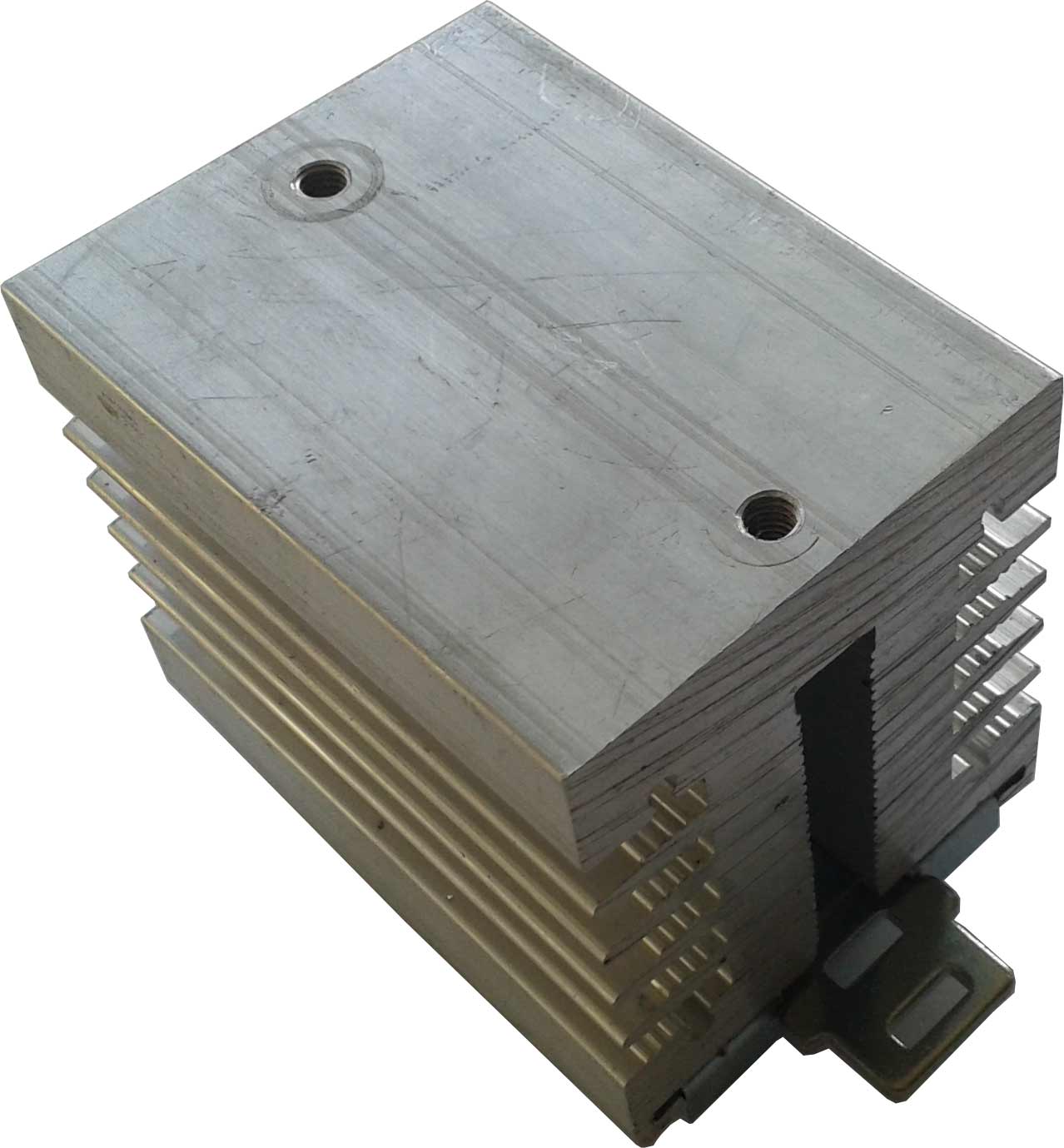

HRM   (10-25A SSR İçin)

25,00 TL +KDV

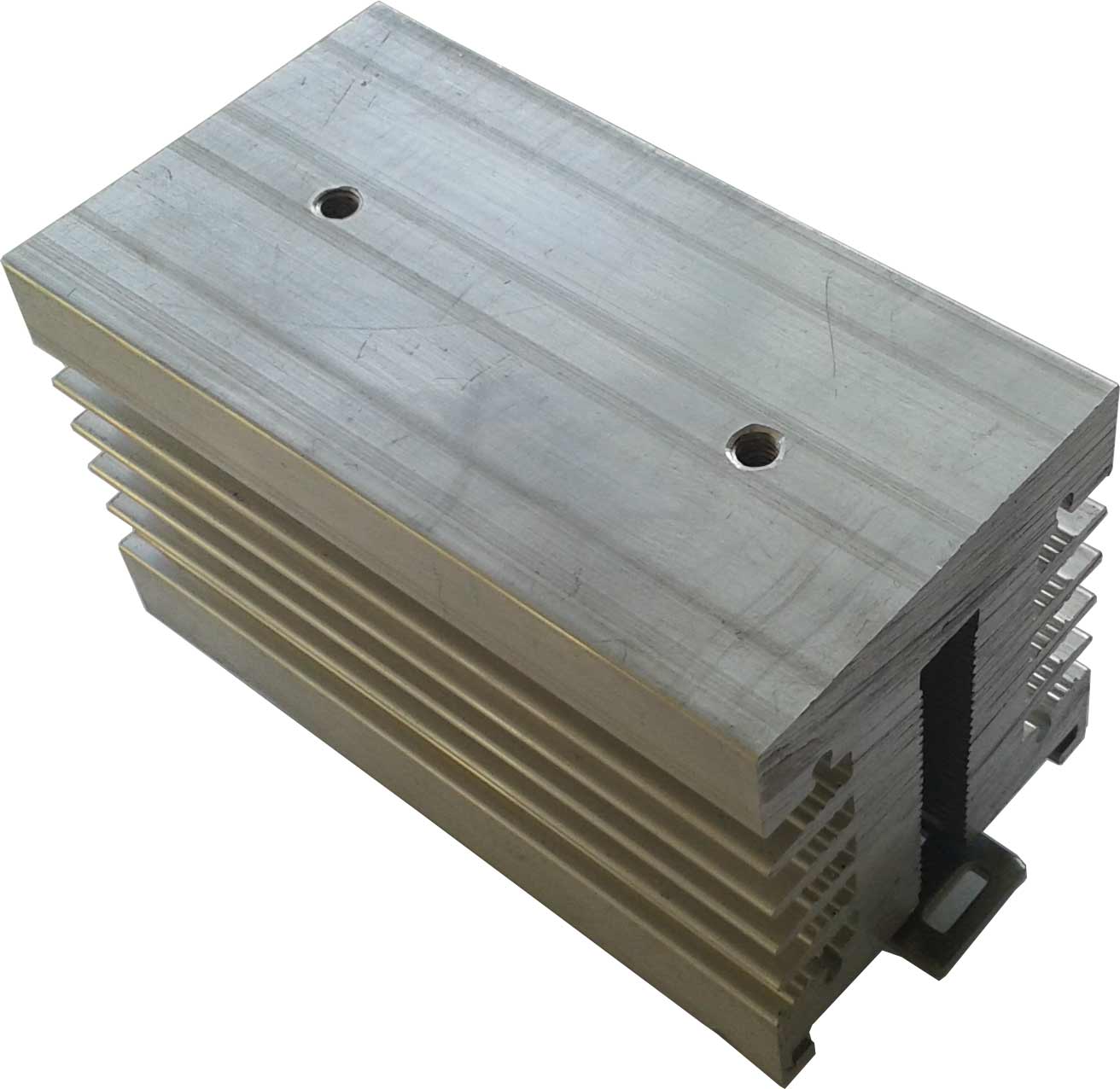

HRM90   (40-50A SSR İçin)

30,00 TL +KDV



En az sipariş miktarı 100 Adet (Toplamda)





Fiyatlarımız belirtilen miktarlarda kısa bir süre için geçerlidir. Stok durumu ve teslimat için lütfen temasa geçin.
İletişim ve Sipariş için  Tel: 0216- 451 91 28
Bil Otomasyon Mühendislik Ltd. Şti.Kartal Cad. Kastel İş Merkezi D Blok No:49 Yakacık Kartal/İstanbul / Türkiye

Banka Bilgiler;

HalkBank Yakacık Şb  IBAN : TR95 0001 2001 5940 0010 1000 50

Plus SSR  Bil Otomasyon Markasıdır
